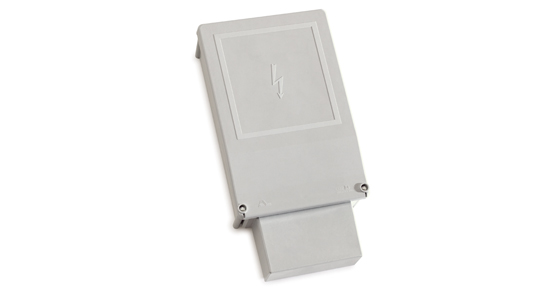

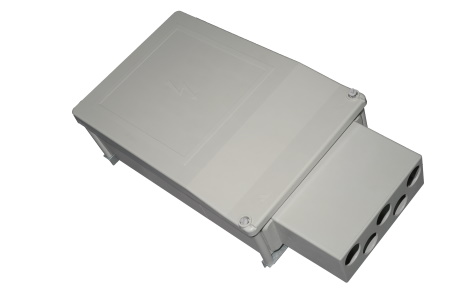

BOÎTIERS DE DISTRIBUTION T2
APPLICATIONS:
Boîtier pour l'alimentation, la protection, la distribution et la dérivation d'embranchements en élévation ou façades de bâtiments, monophasé ou triphasé.
Montage extérieur en surface ou semi-encastré.
MATÉRIELS:
Boîtier et couvercle en polyester renforcé en fibre de verre auto-extinguible gris RAL 7035.
Rail du type DIN en polycarbonate gris RAL 7035.
Raccords d'obturation pour entrée de câbles en PVC plastifié gris RAL 7035.
Vis de scellement, clé en polyamide gris RAL 7035.
NORMES APPLICABLES:
EN 62208 et EN 61439-5
CARACTÉRISTIQUES:
IP44 IK08
Tension nominale : 400V, 50Hz
Surtension transitoire (Uimp) : 6kV
Catégorie de surtensions : CAT IV
Tension d'isolation : 600V
Courant nominal : 160A
Courant de court-circuit : 24kA
Régime de neutre : TN
Facteur de diversité (RDF) : 1
Environnement CEM : A
Degré de pollution : 3
Classe d'isolation : Classe II
Forme de séparation interne : Forme 1
Type de raccordements : FF
Capacité de dissipation thermique 31W.
Installation fixe en extérieur, jusqu'à 2000 m d'altitude.
Température de fonctionnement: -25ºC a 35ºC.
Humidité maximale: 100%hr a +25ºC.
INSTRUCTIONS DE MONTAGE:
Pour un montage en surface suite au processus de construction des surfaces de montage.
Le poids maximum des équipements à l'intérieur ne doit pas dépasser 250 kg/m2 et aucune charge ne doit être appliquée à la porte.
Pour un montage en surface, choisir les vis en fonction du poids de l'équipement à utiliser.
Options: Peut être équipé conformément à la demande du client.
